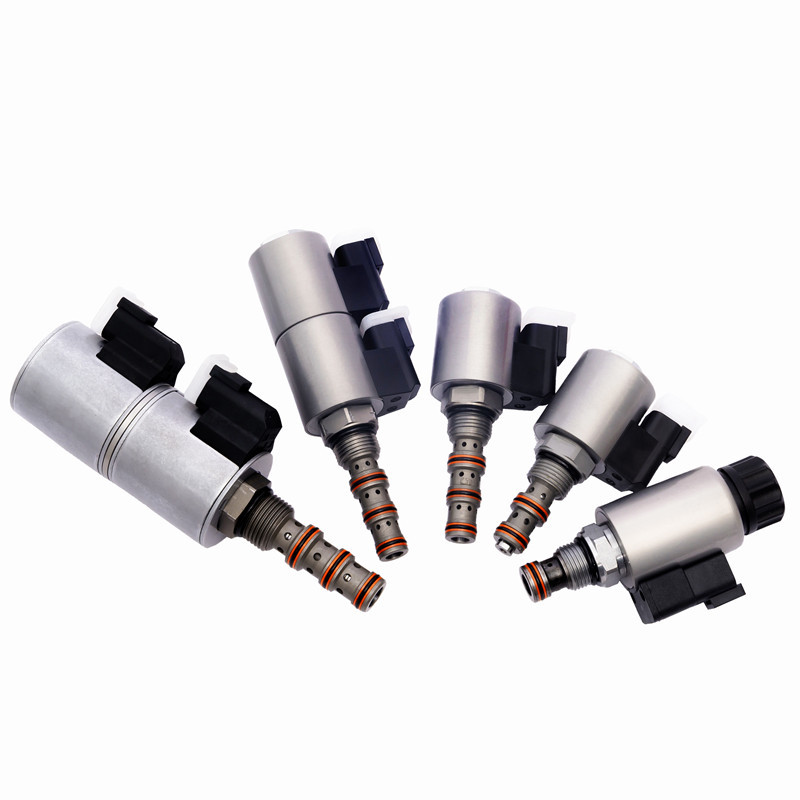

Immagini del prodotto:
KSV08-58C-0-N valvola solenoide a cartuccia di grandi dimensioni con tappo a bobina a 5 porte in 3 posizioni
Una valvola solenoide a 3 posizioni a 5 vie è un tipo di valvola che ha cinque porte e tre posizioni distinte.La valvola ha tre posizioni possibiliNeutrale, esteso e ritirato.
Principio di funzionamento:
Quando la corrente è interrotta, KSV08-58C-0-N interrompe il flusso di olio verso qualsiasi porta di olio.l'olio può fluire da 5 a 4 e da 2 a 3Dopo che il nucleo della valvola si muove, il sensore di carico è collegato alla porta 5.
Caratteristiche:
Pressione di lavoro: 247 bar (3625 psi)
Resistenza alla pressione: 350 bar (5075 psi)
Velocità di flusso: a un massimo di 8L/Min e 207 bar (3000 psi), la velocità massima di fuga è di 164 ml/Min.
Intervallo di temperatura: da -40 °C a 120 °C, tenuta in gomma nitrile standard
carico nominale della bobina: in grado di funzionare in continuo nell'intervallo tra l'85% e l'115% della tensione nominale
Corrente iniziale della bobina a 20 °C: bobina standard: 1,2 A a 12 VDC, 115 VAC (rictificazione a onda completa)
A 0,13 ampere. E-coil: 1,4A a 12 VDC; 0,7 ampere a 24 VDC
Tensione di trazione minima: 85% del valore nominale a 207 bar (3000 psi)
Medio: olio minerale con viscosità compresa tra 7,4 e 420 cSt (50 e 2000 ssu) o olio sintetico con proprietà lubrificanti
Per il tipo di prova, il valore di prova deve essere indicato.
Ecco una descrizione delle porte e delle loro funzioni in una tipica valvola solenoide a 3 posizioni a 5 vie:
Porta di alimentazione (P): questa porta è collegata all'alimentazione di fluido o aria pressurizzata.
Portata di scarico (E): questa porta viene utilizzata per rilasciare fluido o aria dalla valvola quando deve essere pressurizzata o scaricata.
Porte del cilindro (A e B): queste porte sono collegate all'attuatore, in genere un cilindro a doppia azione.mentre il porto B è il porto di ritiro, che fornisce pressione per ritirare il cilindro.
Posizione centrale (C): questa posizione è la posizione neutrale o spenta della valvola. In questa posizione, le porte A e B sono bloccate, impedendo qualsiasi flusso di fluido o aria all'attuatore.Entrambe le porte A e B sono collegate alla porta di scarico, permettendo di rilasciare il liquido o l'aria intrappolati nella bombola.
Posizione di estensione (E): in questa posizione, la valvola collega la porta P alla porta A, consentendo al fluido o all'aria pressurizzati di fluire dalla porta di alimentazione alla porta di estensione dell'attuatore.La porta B è collegata alla porta di scarico, permettendo di rilasciare il fluido o l'aria nella porta di ritiro dell'attuatore.
Posizione di ritiro (R): in questa posizione, la valvola collega la porta P alla porta B, consentendo al fluido o all'aria pressurizzati di fluire dalla porta di alimentazione alla porta di ritiro dell'attuatore.La porta A è collegata alla porta di scarico, permettendo di rilasciare il fluido o l'aria nella porta di estensione dell'attuatore.
Dati tecnici del prodotto:
Prodotto immagini reali:
Mostre aziendali:
Il nostro certificato:
Procedure di trasformazione del prodotto:
La nostra nuova fabbrica e laboratorio:
Il nostro magazzino:
Spedizione:
Diverse serie di prodotti, per maggiori dettagli contattateci direttamente:
Valvole idrauliche:
| Tipo 1 | Valvola soloenide |
| Tipo 2 | Valvola di cartuccia manuale |
| Tipo 3 | Valvola solenoide a due vie 2 posizioni |
| Tipo 4 | Valvola solenoide a 2 vie 6 posizioni |
| Tipo 5 | Valvola solenoide a 2 vie 8 posizioni |
| Tipo 6 | Valvola di risorsa di olio pilota |
| Tipo 7 | Valvola a prova di esplosione |
| Tipo 8 | Valvola di bilanciamento |
| Tipo 9 | Valvola di controllo |
| Tipo 10 | Serratura idraulica |
| Tipo 11 | Diametri di copertura |
| Tipo 12 | blocco di valvola |
