OEM / ODM Cartuccia Valvola solenoide Sistema idraulico KSV10-47B-0-N

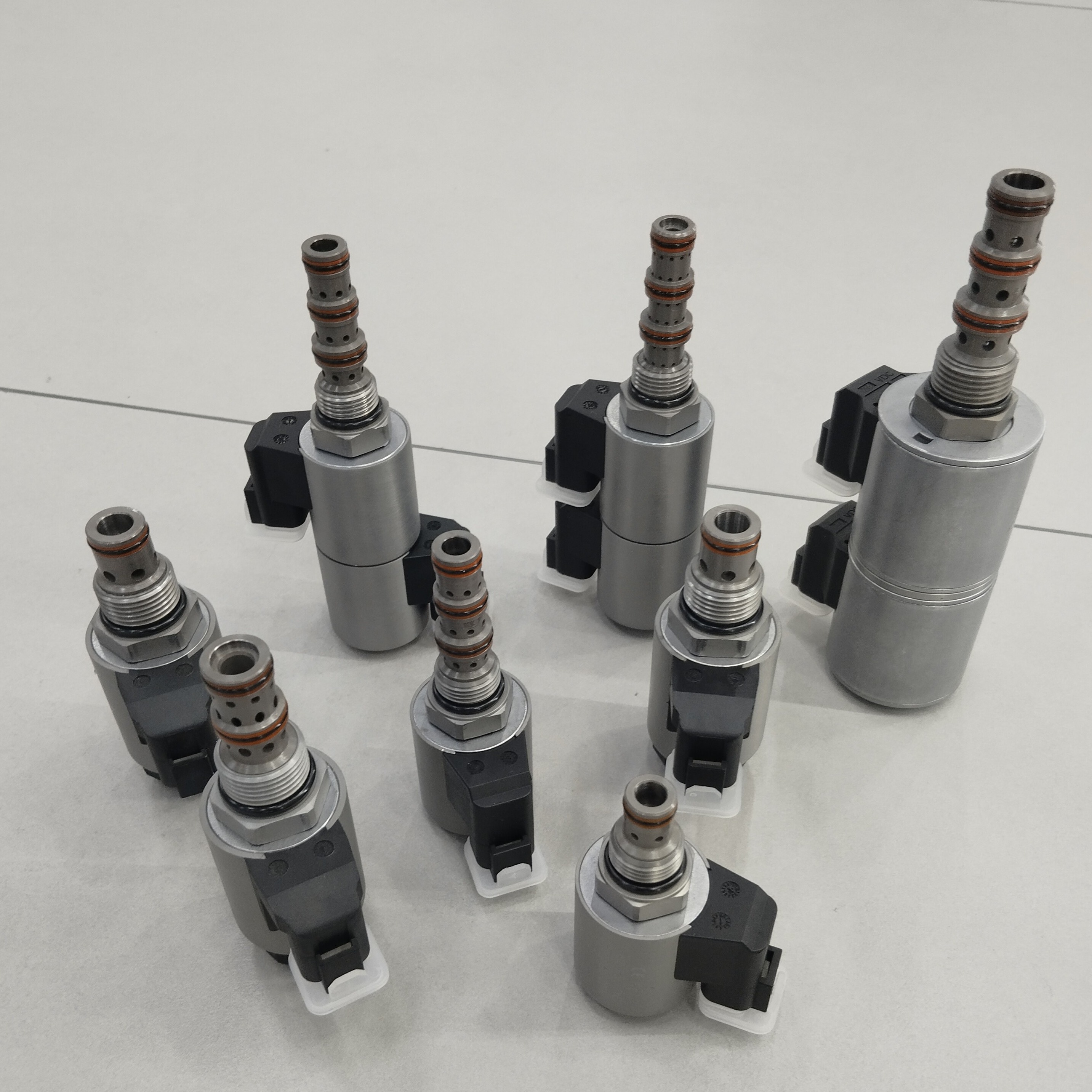

Immagini del prodotto:

KSV10-47B-0-N Supporto OEM ODM progettazione di sistemi idraulici fabbrica cinese di valvole solenoidi idrauliche

Principio di funzionamento:
Quando la corrente è spenta, la porta dell'olio del cilindro KSV10-47B-0-N è collegata e 3 e 1 sono collegati allo stesso tempo.Quando la bobina 2 è alimentata, l'olio può fluire da 3 a 2 e da 4 a 1. nel circuito dell'olio in cui il flusso della porta dell'olio di lavoro è squilibrato a causa del rapporto di superficie della bombola di olio,l'olio di ritorno con un flusso maggiore deve essere diretto nella porta dell'olio 2. Anche se la porta 1 può essere completamente pressurizzata, non viene utilizzata come ingresso della valvola.spingere la maniglia a rughe per controllare la funzione della bobina 2 (S2), o tirare la maniglia arrotolata per controllare la funzione della bobina 1 (S1).

Caratteristiche:
Pressione di lavoro: 240 bar (3000 psi)
Resistenza alla pressione: 350 bar (5075 psi)
Flusso: 22,7 lpm (6 gpm) massimo a 207 bar (3000 psi), 328 ml/Min massimo
Intervallo di temperatura: da -40°C a 120°C, tenuta in gomma nitrile standard
carico nominale della bobina: funzionamento continuo entro l'85%-115% del range di tensione nominale
Corrente iniziale della bobina a 20°C: bobina standard: 1,67 A a 12 VDC, 115 VAC (rictificata a onda completa)
0.18 A alla volta. E-coil: 1,7 A a 12 VDC; 0,85 A a 24 VDC
Tensione di raccolta minima: 85% della tensione nominale a 207 bar (3000 psi)
Medio: olio minerale con viscosità compresa tra 7,4 e 420 cSt (50 e 2000 ssu) o olio sintetico con effetto lubrificante
Il foro della valvola: VC10-4;

Dati tecnici del prodotto:

Prodotto immagini reali:

Mostre aziendali:

Il nostro certificato:

Procedure di trasformazione del prodotto:

La nostra nuova fabbrica e laboratorio:

Il nostro magazzino:

Spedizione:

Diverse serie di prodotti, per maggiori dettagli contattateci direttamente:

Valvole idrauliche:

Benvenuti alla vostra visita e indagine!
