Collegamento in Hydraforce Cartridge Valvola solenoide 4 Way 3 Posizione VC10 Cavità

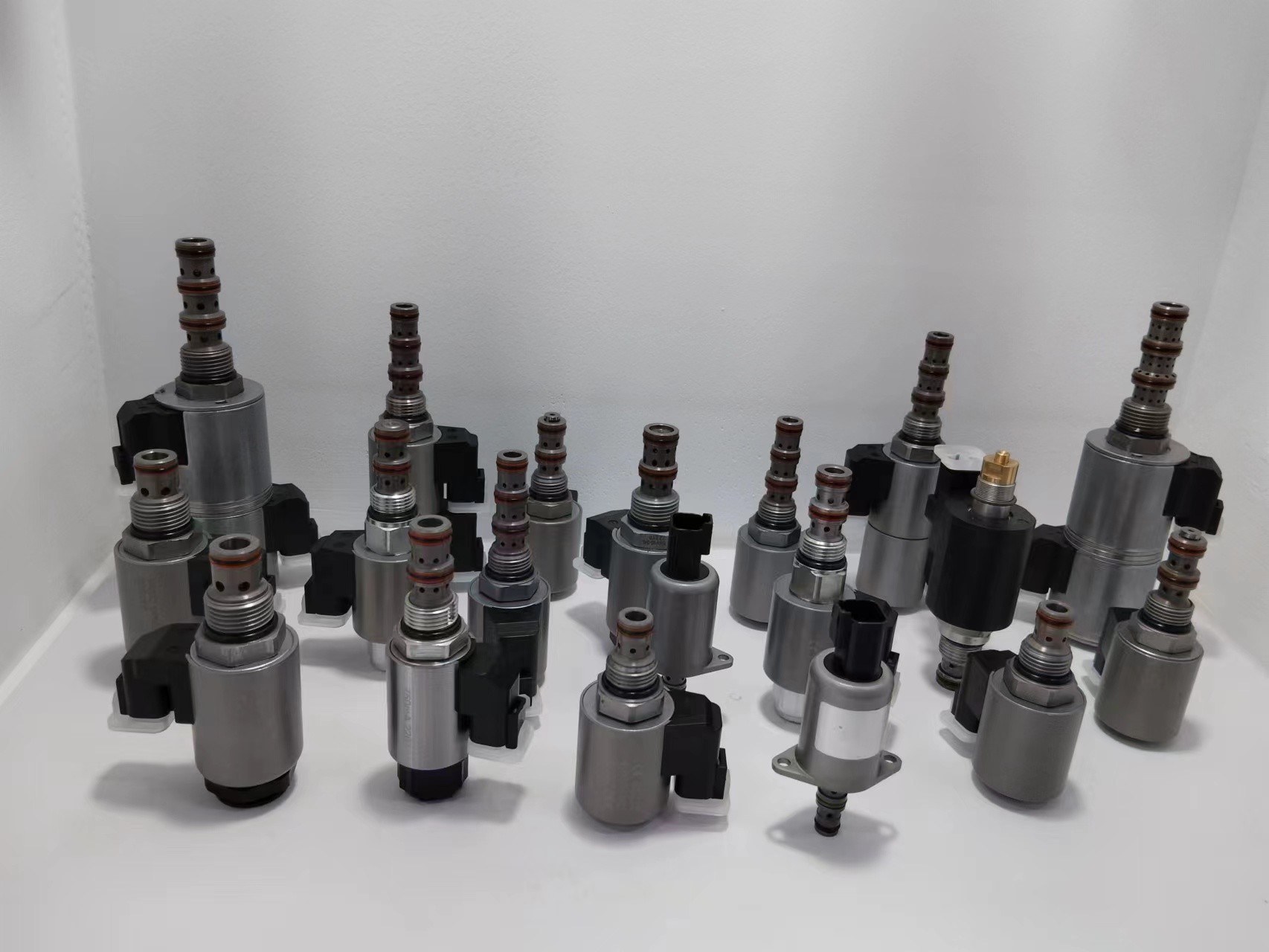

Immagini del prodotto:

KSV10-47DL-0-N Collegamento in 4 direzione 3 posizione idraulica standard VC10 cavità potrebbe invece di valvola hydraforce

Principio di funzionamento:
Quando la corrente è spenta, KSV10-47DL-0-N impedisce al petrolio di fluire verso 3, ma consente al petrolio di fluire da 2 a 1, o da 4 a 1.Quando la bobina 2 è alimentata, l'olio può fluire da 3 a 2 e da 4 a 1. nel circuito dell'olio in cui il flusso della porta dell'olio di lavoro è squilibrato a causa del rapporto di superficie della bombola di olio,l'olio di ritorno con un flusso maggiore deve essere diretto nella porta dell'olio 2. Anche se la porta 1 può essere completamente pressurizzata, non viene utilizzata come ingresso della valvola.spingere la maniglia a rughe per controllare la funzione della bobina 2 (S2), o tirare la maniglia arrotolata per controllare la funzione della bobina 1 (S1).

Caratteristiche:
● Lavorare continuamente con energia a temperatura ambiente di +90°C.
● Nessuna stagnazione a basse temperature -40°C.
●Voltata larga: ±20% della tensione nominale.
● La superficie esposta è rivestita di nuova lega di nichel.
● Tutte le porte possono essere a piena pressione.
● Le tensioni di ricarica sono intercambiabili.
● Opzione di comando manuale di emergenza.
● L'interno della bobina è impermeabile IP67K e può essere lavato con acqua.
● Progettazione di una bobina integrata.
● Forno di valvola universale industriale.

Caratteristiche:
Pressione nominale: 315 bar, la pressione massima di 1 porta è di 210 bar,
Flusso nominale: 22,7L/Min
Volume di fuga: 164 ml/min massimo a 210 bar
Intervallo di temperatura: da -40°C a 120°C, tenuta in gomma nitrile standard
carico nominale della bobina: funzionamento continuo entro l'80%-120% del range di tensione nominale
Corrente iniziale della bobina a 20°C: bobina di tipo E: 1,5 A a 12 VDC; 0,75 A a 24 VDC
Tensione di raccolta minima: 70% del valore nominale a 315 bar
Medio: olio minerale con viscosità compresa tra 7,4 e 420 cSt (50 e 2000 ssu) o olio sintetico con effetto lubrificante
Peso della ferrule: 0,33 kg, peso della bobina singola: 0,43 kg
Torsione di installazione: massimo 34Nm, esagono di installazione: S27
Il foro della valvola: VC10-4;

Dati tecnici del prodotto:

Prodotto immagini reali:

Mostre aziendali:

Il nostro certificato:

Procedure di trasformazione del prodotto:

La nostra nuova fabbrica e laboratorio:

Il nostro magazzino:

Spedizione:

Diverse serie di prodotti, per maggiori dettagli contattateci direttamente:

Valvole idrauliche:

Benvenuti alla vostra visita e indagine!
