Immagini del prodotto:
KSV10-47BL-0-N quattro valvole di bobina di porto + due connessione valvola idraulica standard può scambiare con Hydraforce
Caratteristiche:
Pressione nominale: 315 bar, la pressione massima di 1 porta è di 210 bar,
Flusso nominale: 22,7L/Min
Volume di fuga: massimo 328 ml/min a 210 bar
Intervallo di temperatura: da -40°C a 120°C, tenuta in gomma nitrile standard
carico nominale della bobina: funzionamento continuo entro l'80%-120% del range di tensione nominale
Corrente iniziale della bobina a 20°C: bobina di tipo E: 1,5 A a 12 VDC; 0,75 A a 24 VDC
Tensione di raccolta minima: 70% del valore nominale a 315 bar
Medio: olio minerale con viscosità compresa tra 7,4 e 420 cSt (50 e 2000 ssu) o olio sintetico con effetto lubrificante
Peso della ferrule: 0,33 kg, peso della bobina singola: 0,43 kg
Torsione di installazione: massimo 34Nm, esagono di installazione: S27
Il foro della valvola: VC10-4;
Principio di funzionamento:
Quando la corrente è spenta, la porta dell'olio del cilindro KSV10-47BL-0-N è collegata e 3 e 1 sono collegati contemporaneamente.Quando la bobina 2 è alimentata, l'olio può fluire da 3 a 2 e da 4 a 1. nel circuito dell'olio in cui il flusso della porta dell'olio di lavoro è squilibrato a causa del rapporto di superficie della bombola di olio,l'olio di ritorno con un flusso maggiore deve essere diretto nella porta dell'olio 2Anche se la porta 1 può essere completamente pressurizzata, non viene utilizzata come ingresso della valvola.
Come azionare l'opzione di comando manuale di emergenza: durante l'operazione di emergenza, spingere la maniglia arrotolata per azionare la funzione della bobina 2 (S2),o tirare la maniglia arrotolata per controllare la funzione della bobina 1 (S1).
Dati tecnici del prodotto:

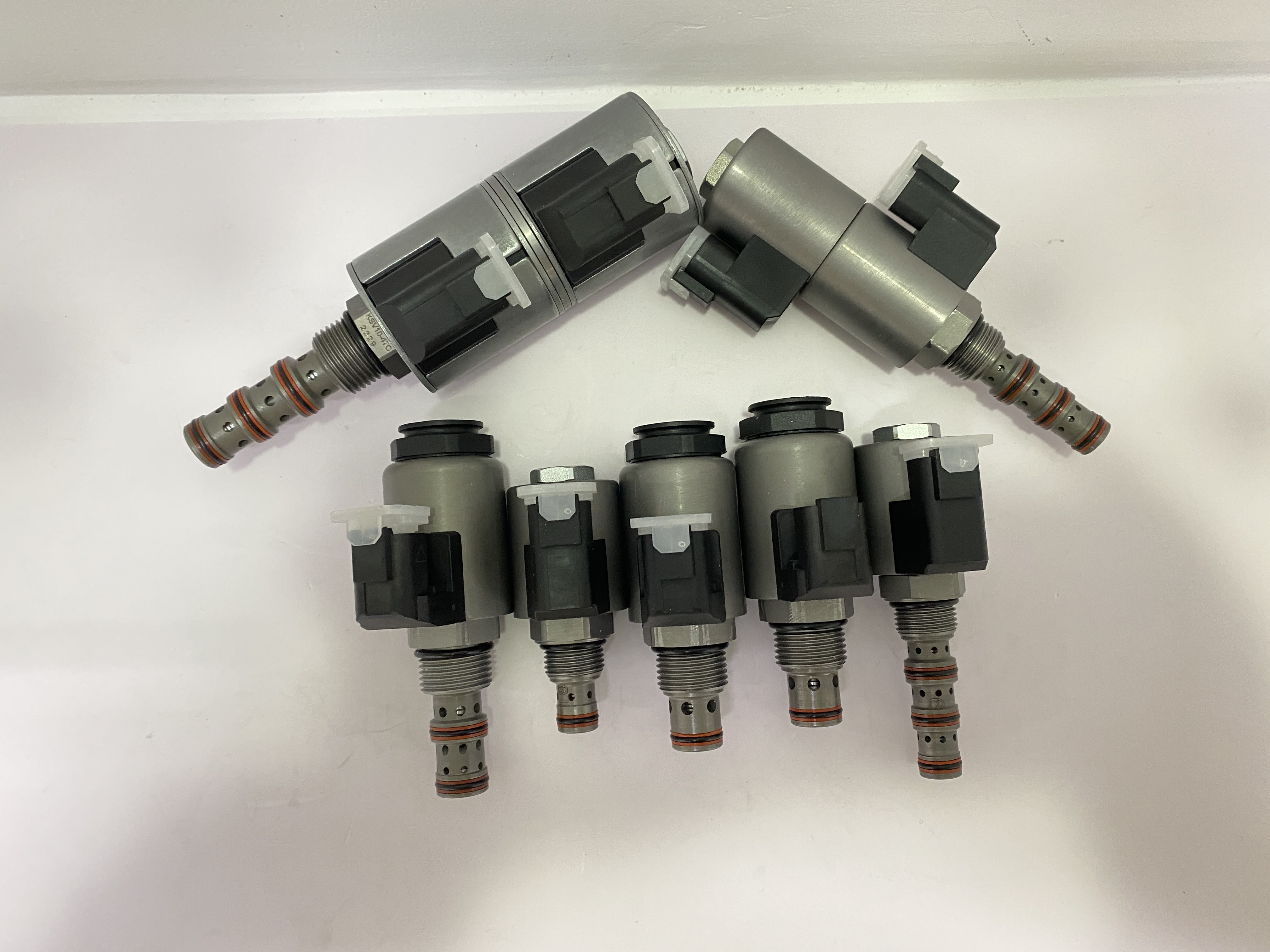

Prodotto immagini reali:
Mostre aziendali:
Il nostro certificato:
Procedure di trasformazione del prodotto:
La nostra nuova fabbrica e laboratorio:
Il nostro magazzino:
Spedizione:
Diverse serie di prodotti, per maggiori dettagli contattateci direttamente:
Valvole idrauliche:
| Tipo 1 | Valvola soloenide |
| Tipo 2 | Valvola di cartuccia manuale |
| Tipo 3 | Valvola solenoide a due vie 2 posizioni |
| Tipo 4 | Valvola solenoide a 2 vie 6 posizioni |
| Tipo 5 | Valvola solenoide a 2 vie 8 posizioni |
| Tipo 6 | Valvola di risorsa di olio pilota |
| Tipo 7 | Valvola a prova di esplosione |
| Tipo 8 | Valvola di bilanciamento |
| Tipo 9 | Valvola di controllo |
| Tipo 10 | Serratura idraulica |
| Tipo 11 | Diametri di copertura |
| Tipo 12 | blocco di valvola |
