Immagini del prodotto:

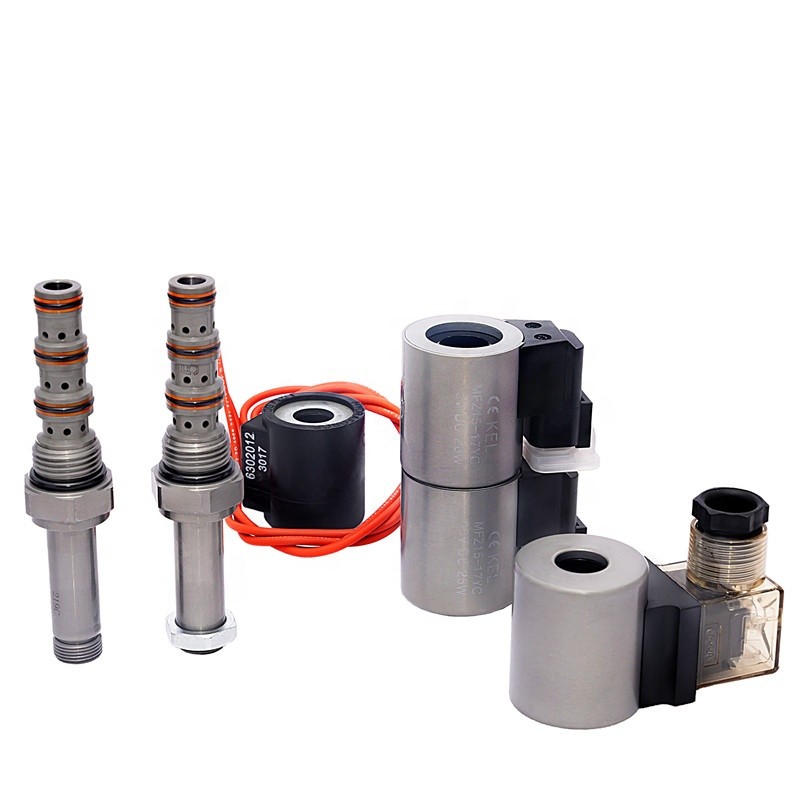

KSV10-47AL-0-N con Hydraforce cavità VC10-2 doppia bobina 3 posizione 4 modo bobina valvola solenoide
Principio di funzionamento:
Quando la corrente è spenta, KSV10-47AL-0-N blocca la porta dell'olio del cilindro e consente all'olio di fluire da 3 a 1.Quando la bobina 2 è alimentata, consente il flusso di olio da 3 a 4 e da 2 a 1. nel circuito dell'olio in cui il flusso della porta dell'olio di lavoro è squilibrato a causa del rapporto di superficie della bombola dell'olio,l'olio di ritorno con un flusso maggiore deve essere diretto nella porta dell'olio 2. Anche se la porta 1 può essere completamente pressurizzata, non viene utilizzata come ingresso della valvola.spingere la maniglia a rughe per controllare la funzione della bobina 2 (S2), o tirare la maniglia arrotolata per controllare la funzione della bobina 1 (S1).
Caratteristiche:
Pressione nominale: 315 bar, la pressione massima di 1 porta è di 210 bar,
Flusso nominale: 20L/Min
Volume di fuga: massimo 300 ml/min a 210 bar
Intervallo di temperatura: da -40°C a 120°C, tenuta in gomma nitrile standard
carico nominale della bobina: funzionamento continuo entro l'80%-120% del range di tensione nominale
Corrente iniziale della bobina a 20°C: bobina di tipo E: 1,5 A a 12 VDC; 0,75 A a 24 VDC
Tensione di raccolta minima: 70% del valore nominale a 315 bar
Medio: olio minerale con viscosità compresa tra 7,4 e 420 cSt (50 e 2000 ssu) o olio sintetico con effetto lubrificante
Peso della ferrule: 0,33 kg, peso della bobina singola: 0,43 kg
coppia di installazione: massimo 34Nm,
Esagono di installazione: S27 / foro della valvola: VC10-4;
Dati tecnici del prodotto:
Prodotto immagini reali:
Mostre aziendali:
Il nostro certificato:
Procedure di trasformazione del prodotto:
La nostra nuova fabbrica e laboratorio:
Il nostro magazzino:
Spedizione:
Diverse serie di prodotti, per maggiori dettagli contattateci direttamente:
Valvole idrauliche:
| Tipo 1 | Valvola soloenide |
| Tipo 2 | Valvola di cartuccia manuale |
| Tipo 3 | Valvola solenoide a due vie 2 posizioni |
| Tipo 4 | Valvola solenoide a 2 vie 6 posizioni |
| Tipo 5 | Valvola solenoide a 2 vie 8 posizioni |
| Tipo 6 | Valvola di risorsa di olio pilota |
| Tipo 7 | Valvola a prova di esplosione |
| Tipo 8 | Valvola di bilanciamento |
| Tipo 9 | Valvola di controllo |
| Tipo 10 | Serratura idraulica |
| Tipo 11 | Diametri di copertura |
| Tipo 12 | blocco di valvola |
