Cartuccia a doppia bobina energetica Valvola solenoide idraulica 4 direzione 3 posizione

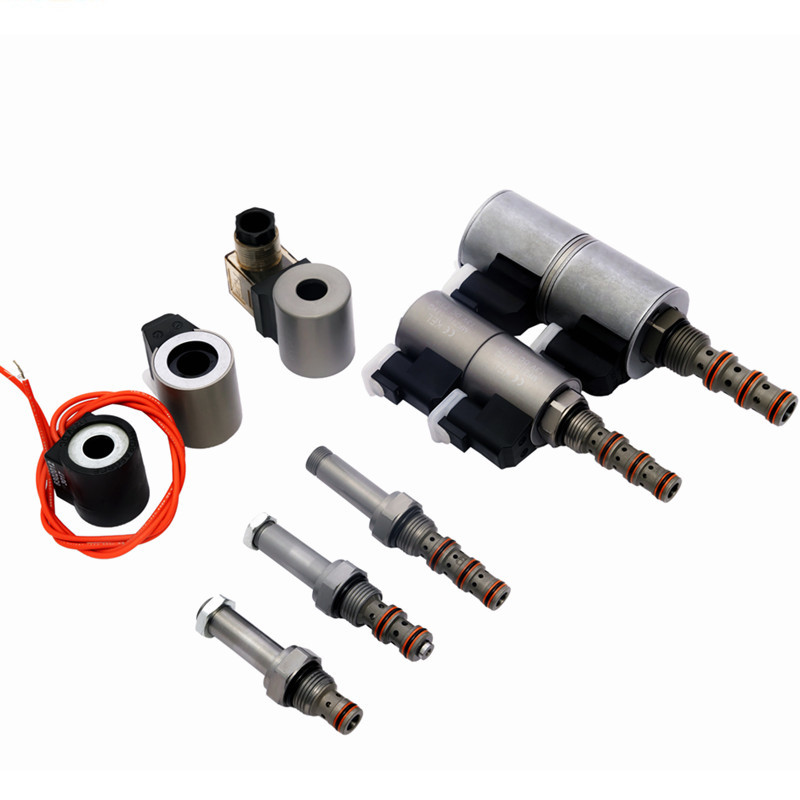

Immagini del prodotto:

KSV08-47CL-0-N valvola solenoide a doppia bobina a comando on/off 4 direzioni 3 posizioni per sistema idraulico

Principio di funzionamento:
KSV08-47CL-0-N predefinisce il flusso di olio a qualsiasi porta di olio. Quando la bobina 1 è alimentata, l'olio può fluire da 3 a 4, e da 2 a 1. Quando la bobina 2 è alimentata, il flusso di olio da 3 a 2, e da 4,l'olio di ritorno dell'olio con maggiore portata deve essere diretto nella porta dell'olio 2Anche se la porta dell'olio 1 può essere completamente pressurizzata, non può controllare l'entrata dell'olio della valvola.spingere la maniglia a rughe per controllare la funzione della bobina 2 (S2), o tirare la maniglia arrotolata per controllare la funzione della bobina 2 (S2). la maniglia a fiori può controllare la funzione della bobina 1 (S1).

Caratteristiche:
Pressione nominale: 315 bar, la pressione massima di 1 porta è di 210 bar,
Flusso nominale: 11,4 L/Min
Volume di fuga: 164 ml/min massimo a 210 bar
Intervallo di temperatura: da -40°C a 120°C, tenuta in gomma nitrile standard
carico nominale della bobina: funzionamento continuo entro l'85%-115% del range di tensione nominale
Corrente iniziale della bobina a 20°C: bobina standard: 1,67 A a 12 VDC, bobina di tipo E: 1,7 a 12 VDC
Ampere; 0,85 A a 24 VDC
Tensione di raccolta minima: 80% del valore nominale a 315 bar
Medio: olio minerale con viscosità compresa tra 7,4 e 420 cSt (50 e 2000 ssu) o olio sintetico con effetto lubrificante
Peso: 0,43 kg
Torsione di installazione: massimo 27Nm, esagono di installazione: S24
Il foro della valvola: VC08-4;

Dati tecnici del prodotto:
