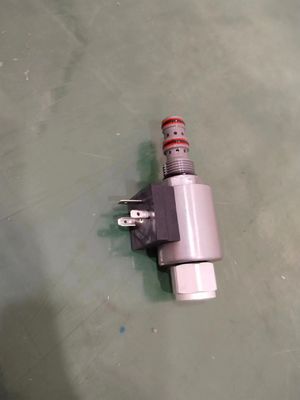

Immagini del prodotto:
Descrizione:
Valvola proporzionale di sollievo della pressione in 2 direzioni 2 posizioni KTS38-21-0-N Valvola di riversamento proporzionale inversa per la valvola di controllo pilota
Valvola di sollevamento della pressione della valvola del sedile, a filo, di una sola fase, con funzione elettrica variabile
L'input può ottenere un regolamento continuo entro il range specificato.
L'input di corrente è inversamente proporzionale.
Dati tecnici del prodotto:
Prodotto immagini reali:
Mostre aziendali:
Il nostro certificato:
Procedure di trasformazione del prodotto:
La nostra nuova fabbrica e laboratorio:
Il nostro magazzino:
Spedizione:
Diverse serie di prodotti, per maggiori dettagli contattateci direttamente:
Valvole idrauliche:
1. Valvole di sollievo:
Le valvole di sollevamento della pressione sono generalmente installate in derivazione tra una linea pressurizzata e il serbatoio.
Le valvole di sollievo sono normalmente elementi chiusi per il controllo della pressione utilizzati per:
- limitare la pressione nel circuito al valore di impostazione;
- proteggere gli altri elementi (pompe, cilindri, motori, altre valvole) da picchi di pressione che potrebbero danneggiarli.
Quando la pressione di regolazione è raggiunta, la valvola di sollievo collega la linea in cui è installata al serbatoio, evitando di superare il valore di regolazione in tale linea.
Le valvole di sollievo HBS sono disponibili in due versioni:
- diretto;
- pilotato.
Per i flussi più elevati, è meglio utilizzare la valvola a pilota, poiché la valvola diretta richiederebbe l'uso di un corpo più grande e di una molla più grande, causando problemi ingombranti,impostazione della difficoltà e lentezza di risposta.
Inoltre, le valvole di sollievo della pressione HBS possono essere:
- singolo, per controllare la pressione su una sola linea del circuito.
2Valvole riduttrici di sollevamento:
Le valvole riduttrici di pressione sono utilizzate per mantenere una pressione ridotta in una parte del circuito secondario rispetto alla pressione di ingresso del circuito controllato da una valvola di sollievo principale.se in un circuito con 2 o più cilindri, alcuni di questi devono funzionare a una pressione inferiore a quella impostata sulla valvola di sollievo principale, con questo tipo di valvola è possibile ridurre la pressione di funzionamento al valore richiesto.Sono normalmente le valvole aperte che, quando la pressione sul ramo secondario supera il valore impostato con la molla di regolazione, attraverso una bobina cilindrica, andare ad intercettare il flusso di olio tra il ramo principale e il ramo secondario;In questo modo., si genera un soffocamento, che riduce la pressione nell'uscita, assicurando la limitazione e il mantenimento di una pressione ridotta.
3. Valvole di sequenza:
Le valvole di sequenza sono elementi che si aprono quando viene raggiunto un valore di pressione stabilito, consentendo al fluido di passare ad un'altra parte del circuito.Pertanto l'apertura dipende dalla pressione esistente a monteLa pressione nel circuito che provoca l'apertura è mantenuta uguale al valore di impostazione, quando la valvola è aperta.
Quando la pressione a monte scende al di sotto del valore di pressione impostato, la valvola si chiude.
4.Pilota azionare le valvole di controllo:
Le valvole di frenata pilotate sono normalmente utilizzate per consentire il libero flusso in una direzione e per fermare il fluido in quella opposta, a meno che non venga applicata una pressione pilota (Ppil) dall'altra linea del circuito.
Possono essere utilizzati per garantire il blocco statico di un carico, non per il controllo dinamico o per il controllo di abbassamento.
Se utilizzate in combinazione con valvole restrittive, queste devono essere preferibilmente montate tra l'attuatore e la valvola di frenata azionata dal pilota, non tra valvola e valvola a bobina,in modo che la contropressione generata dal limitatore operi contro la pressione pilota applicata alla valvola.
5. Valvole supercentrali:
Valvole supercentrali singole in linea:
Valvole OVC singole con flange
Valvole doppie in linea
Valvole OVC doppie con flange
Doppia OVC con sistema rigenerativo
Nei circuiti rigenerativi, il fluido nel lato della canna del cilindro viene inviato al lato del pistone del cilindro, rigenerando il fluido solitamente destinato al serbatoio.sul lato del pistone, il flusso proveniente dal lato della canna viene aggiunto al flusso proveniente dalla pompa, con un notevole aumento della velocità del pistone
Questa soluzione è utilizzata per il controllo delle bombole quando è necessario un tempo di corsa inferiore senza aumentare il flusso della pompa.
6. Valvole per escavatori:
Valvole per macchine per la movimentazione della terra
Sono adatti all'impiego su scavatori.
Sono utilizzati per controllare l'abbassamento di un carico e la pressione del pilota dipende solo dal preload della molla e dall'area del pistone poiché non hanno area differenziale.
La pressione pilota viene normalmente ottenuta simultaneamente dalla pressione dei manipolatori per azionare la valvola principale della bobina.
Per queste valvole non è possibile determinare un rapporto pilota.un pistone pilota e una valvola di sollievo ausiliaria per tagliare i picchi di sovraccarico.
Il colpo di tenuta è guidato dalla pressione scaricata dalla valvola di sollievo. La valvola non è influenzata da alcuna pressione di ritorno nella linea V2.l'abbassamento del carico può essere effettuato manualmente, operando con la giusta vite manuale di comando.
La linea T deve essere collegata al serbatoio e senza contropressione.
7Valvole per motori:
Le valvole overcenter sono utilizzate per controllare l'arresto e il movimento in una direzione di un attuatore (valvole overcenter singole) o entrambe le direzioni (valvole overcenter doppie).
Funzioni:
- controllo dell'abbassamento del carico: l'abbassamento del carico è possibile solo se vi è una pressione pilota dall'altra linea;Questa operazione assicura l'approvvigionamento di olio della bombola evitando problemi di cavitazione;
- contenimento della pressione al valore di impostazione, sollievo della pressione per eventuali picchi di pressione causati da urti o sovraccarichi;- arresto del flusso (e del carico) quando la pompa non funziona o la valvola di direzione è in posizione neutrale;
- flusso libero per il sollevamento del carico, con riduzione delle gocce di pressione;
Sono costituiti da un corpo in cui sono posizionati:
- valvola di controllo: permette il flusso in una sola direzione;
- il pistone pilota: permette di controllare l'apertura graduale della valvola di sollievo;
- valvola di sollievo: permette di limitare la pressione massima nell'attuatore, di trattenere il carico e di controllare il suo abbassamento durante l'apertura della valvola con il segnale del pilota.
8Valvole per gru di grandi dimensioni
9. Valvole di regolazione della rotazione:
Valvole di controllo di rotazione
Queste valvole sono utilizzate per controllare l'arresto e il movimento dei cilindri e dei motori idraulici per la rotazione dei carichi sospesi.Capacità simmetrica di entrambe le direzioni di rotazione è tipica di motori e cilindri per questa applicazione.
Le valvole possono essere composte da:
- doppia valvola di sollevamento di pressione incrociata: essa controlla eventuali picchi di pressione derivanti da sovraccarichi o urti che potrebbero danneggiare i componenti dell'impianto;
- valvole di regolazione della velocità di movimento: per questa operazione vengono utilizzate valvole di controllo di restrizione o valvole di regolazione del flusso a pressione compensata;
- valvole di tenuta del carico: per questo compito vengono utilizzate valvole overcenter o valvole di frenata;
- una valvola di selezione della pressione che riceve il segnale dal lato a più alta pressione.
10. Valvole di scoppio del tubo:
Valvola di rottura del tubo
Queste sono valvole installate nelle connessioni dei cilindri, la loro funzione è quella di fermare il deflusso del fluido in caso di rottura dei tubi.la valvola si chiude e ferma il flusso, assicurando al carico di mantenere la posizione che aveva all'istante di rottura.
La pressione di regolazione è ottenuta fissando il vuoto T tra la piastra e il corpo della valvola.
Su richiesta, queste valvole possono essere dotate di un foro di calibrazione sulla piastra di chiusura per controllare l'abbassamento del carico o per evitare esplosioni di fluido nei tubi con un piccolo passaggio fuori dal flusso.Sono disponibili anche già installati all'interno di una manica in acciaio.
Il valore di impostazione del flusso di reazione dipende anche dalla viscosità del fluido.la valvola fermerà flussi inferiori al valore di impostazione del flusso, al contrario, oltre i 30°C si fermeranno i flussi superiori al valore di impostazione del flusso.
11. Valvole di navetta:
Queste valvole selezionano la pressione più elevata tra due linee A e B inviando il segnale alla porta C e bloccando la strada verso il lato inferiore.
Sono normalmente utilizzati per funzioni ausiliarie come freni idraulici negativi o per guidare una linea di rilevamento della pressione a distanza.In serie in un collettore guidano la pressione massima del circuito al sistema di rilevamento del carico.
12Valvole di limitazione di portata:
Le valvole limitatrici di portata consentono di regolare il flusso mediante una restrizione del tubo principale.
Sono quindi responsabili di una dissipazione di energia e di un aumento del calore che potrebbero suggerire di installare uno scambiatore di calore, per limitare la temperatura massima del fluido.
Sono raccomandati quando l'eccesso di flusso è molto limitato o in applicazioni a bassa frequenza.
13- Controlla le valvole.
Queste valvole permettono un flusso libero in una direzione e lo fermano nella direzione opposta.
Sono costruiti in corpi esagonali in acciaio, adatti a essere montati in linea con i tubi.
Sono disponibili con 3 diversi valori di impostazione: 0,5 bar, 2 bar, 5 bar.
14.Regulatori di flusso a tre vie
Queste valvole vengono utilizzate per regolare il flusso in un circuito in cui il flusso, in funzione della velocità della pompa, può essere superiore al flusso richiesto dal circuito stesso.Le valvole sono compensate dalla pressione e il flusso può essere regolato a un valore costante che non è influenzato dalla pressione di lavoro dell'attuatoreIn direzione opposta i regolatori del flusso agiscono come normali restritori, dove il flusso è una funzione della restrizione e della pressione.
15.dividitori di flusso / combinatori di flusso
Queste valvole dividono il flusso proveniente da una linea, in 2 flussi uguali o proporzionali l'uno all'altro.quindi la divisione del flusso non è regolabile.
Di solito questa valvola viene utilizzata nelle seguenti situazioni:
- due attuatori (con le stesse dimensioni, alimentati dalla stessa pompa, controllati dalla stessa valvola direzionale, senza collegamento rigido tra loro) devono entrare e uscire simultaneamente,ciascuno senza essere influenzato dal carico operante sull'altro
- per il movimento di uscita sincronizzato di due attuatori lineari collegati allo stesso carico (per esempio piattaforme di carico, impalcature, ecc.)
16Valvole di deviazione
Queste valvole sono azionate manualmente per deviare il flusso di ingresso verso diverse porte di uscita.
Sono disponibili i seguenti modelli:
- Divertitori a 8 posizioni
- Divertitori a 9 vie-8 posizioni
- Divertitori a 2 posizioni
- Divertitori a 2 posizioni
- 4 direzioni - 2 posizioni divertitori con valvola di sollievo su una linea
- 4 direzioni - 2 posizioni divertitori con valvola di pressione di sollievo e regolatore di flusso compensato su una linea.
Tutte le valvole sono prodotte con un collettore in acciaio.
L'HBS offre speciali deviatori manuali utilizzati per spostare il flusso d'ingresso verso diversi sbocchi.per controllare la posizione e il movimento dei cilindri stabilizzatori delle macchine di sollevamento (granate)Il doppio comando consente di lavorare da entrambi i lati delle macchine.
17Valvole di interruttore terminale
Queste valvole sono valvole di posizione 2 direzioni, sia normalmente aperte che normalmente chiuse.
bloccando o consentendo il flusso.
18Valvole speciali:
Questa sezione offre una vasta gamma di valvole per applicazioni diverse:
- Interruttori a due vie e due posizioni;
- Interruttori a 2 posizioni;
- valvole di scarico per i sistemi di emergenza;
- valvole di esclusione ad alta e bassa pressione;
- valvole di regolazione della rotazione per applicazioni speciali;
- blocchi integrati per compressori di rifiuti;
- le valvole di scarico pilotate;
- valvole a sequenza per sistemi di controllo del carico;
- blocchi integrati per sistemi di controllo del carico;
- blocco integrato con pistoni a scatto;
- valvola di depurazione per sistemi idrostatici a circuito chiuso;
- Valvola anti-cavitazione.
| Tipo 1 | Valvola soloenide |
| Tipo 2 | Valvola di cartuccia manuale |
| Tipo 3 | Valvola solenoide a due vie 2 posizioni |
| Tipo 4 | Valvola solenoide a 2 vie 6 posizioni |
| Tipo 5 | Valvola solenoide a 2 vie 8 posizioni |
| Tipo 6 | Valvola di risorsa di olio pilota |
| Tipo 7 | Valvola a prova di esplosione |
| Tipo 8 | Valvola di bilanciamento |
| Tipo 9 | Valvola di controllo |
| Tipo 10 | Serratura idraulica |
| Tipo 11 | Diametri di copertura |
| Tipo 12 | blocco valvola |
